受電の鍵を握る設備を、工程から考える。
見落とされがちなキュービクルは、蓄電所と電力系統をつなぐ重要設備です。設計・納期・搬入が工程全体に与える影響を解説します。
この記事でわかること
- 受変電設備が果たす役割
- 事故を系統側へ広げない保護協調の意味
- 納期が全体工程に与える影響
- 共通モデルと現地条件を合わせる方法
- JESDIの発注・製作・搬入管理
受変電設備を理解する
JESDIの視点

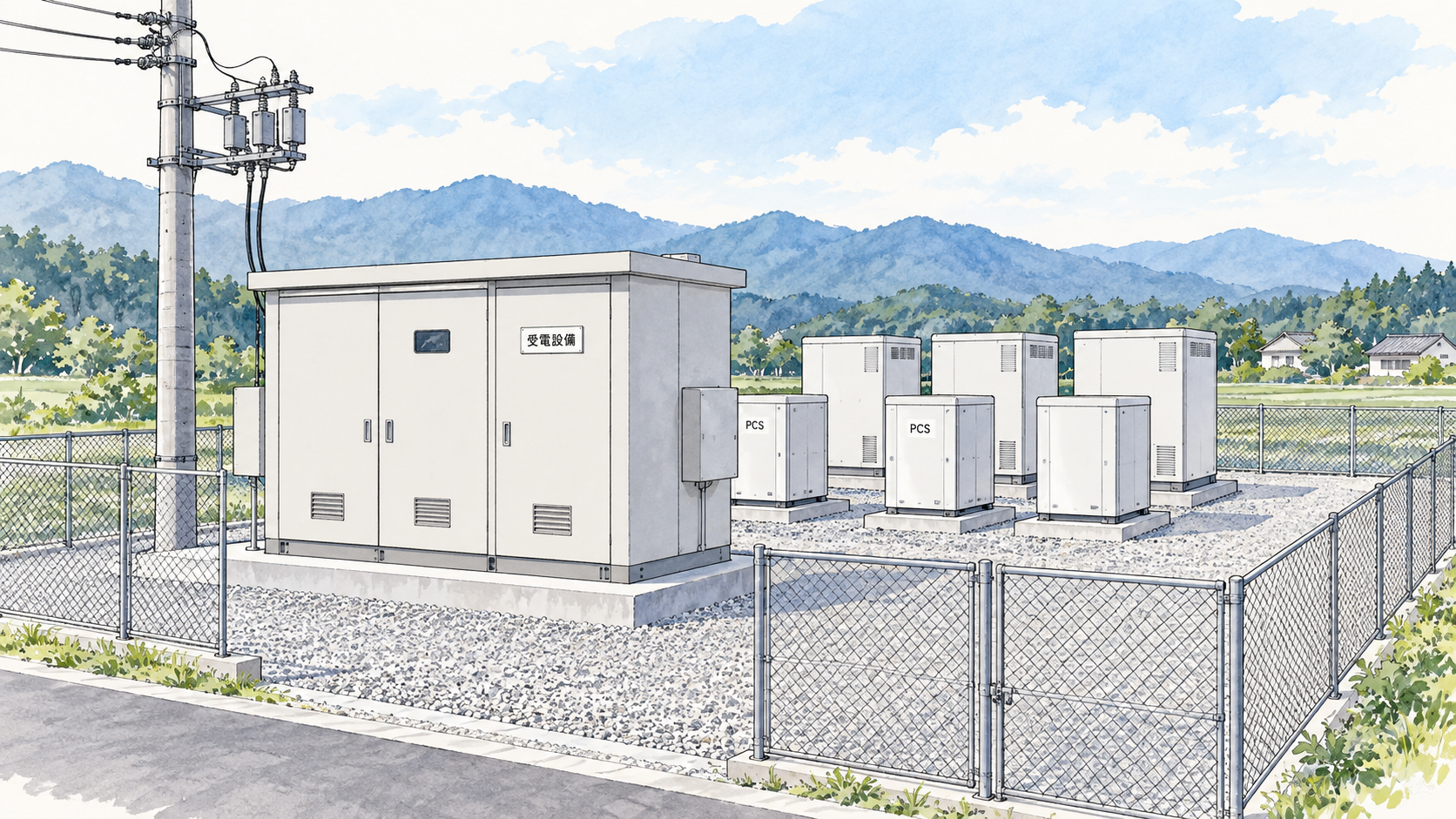

蓄電池の隣にある箱が、受電の鍵を握る
蓄電所の計画では、蓄電池の容量や価格に目が向きがちです。しかし、蓄電池が完成して現場に届いても、それだけでは電力系統につなげられません。
系統と設備の電圧を合わせ、電気の開閉や計量を行い、異常を検知して切り離す。その接点を担うのが受変電設備です。
機器としての性能と、電力会社との接続条件、現場の準備が揃って、初めて受電に進めます。
電圧を変えるだけではない
受変電設備には、電圧を変える変圧器、電気を開閉する遮断器、異常を検知する保護継電器、電気を測る計器などが含まれます。
電気を正常に受け渡すことに加えて、異常が起きたときに適切な範囲を切り離すことも大切な役割です。
蓄電所側で発生した事故が、系統側の停電などへ広がらないよう、系統と構内の保護動作を合わせます。これを保護協調と呼びます。単独で動作するだけでなく、周囲の設備と順序や条件が合っている必要があります。
設備の仕様は、系統条件と一緒に決める
連系する電圧や、保護・計量の要求は、受変電設備の構成と設定に関わります。機器の接続を示す単線結線図や設定の資料を、電力会社との協議に合わせて確認します。
JESDIでは、共通モデルを使うことで、毎回すべてをゼロから設計する負担を減らしています。ただし、モデルが同じでも、接続する地点の条件や協議事項を確認する必要はあります。
共通化できる部分を使いながら、現地で必要な条件を取りこぼさない。その両方を合わせて進めます。
海外で使われている仕様を、そのまま日本の系統へ接続できるとは限りません。JESDIは専門家とともに、日本の系統連系に関する規程や接続先の要件に沿う設計かを確認します。必要な計測・保護機能や部品が不足する場合は、供給元と設計を調整してから現場へつなぎます。
JESDIの視点
納期は、蓄電池と同じとは限らない
受変電設備の製作期間は、メーカーの生産状況や部品の供給によって変わります。JESDIの実務では、5〜8か月程度を要した実績がありますが、発注時点の状況を確認して工程に反映します。
蓄電池と同じ日に発注すれば、同じ日に納まるわけではありません。受電の目標から逆算し、仕様の確認、製作、出荷、基礎、搬入、据付、試験をつなぐ必要があります。
そのため、案件成立後の早い段階から、長納期品として発注と納期の管理を進めます。遅れが分かったときに初めて影響を考えるのではなく、製作中の節目を追います。
分けて運べることにも、意味がある
受変電設備も、搬入する車両や道路、クレーンの条件に影響します。分割して運べる構成では、車両や搬入路の制約を緩和しやすくなります。
一方、現地で組み立て、接続し、試験する作業も必要です。搬入しやすさだけでなく、据付から受電までに必要な作業を含めて評価します。
JESDIは、メーカーの製作・出荷と、施工会社の基礎・揚重・配線の計画を合わせます。納品はメーカーにとっての節目であり、現場にとっては次の作業の始まりです。
JESDIの実践
一つの遅れを、受電全体の遅れにしないために
受変電設備の納入が遅れれば、そのまま据付や試験、受電へ影響することがあります。電力会社の工事枠と合わなくなれば、機器が遅れた日数以上に予定が動く場合もあります。
JESDIは、仕様の確定状況と納期を追い、基礎や搬入の準備、試験日程と合わせて管理します。供給上の問題が分かったら、先に進められる工事や搬入順序の変更を関係者と検討します。
大切なのは、設備の発注管理を、工事や電力会社との協議から切り離さないことです。
JESDIが大切にすること
JESDI WAY
蓄電池の完成だけを追わず、受電に必要な設備と準備を揃える。JESDIは、受変電設備の仕様・納期・搬入・試験を全体工程の中で管理します。目立たない要所を先に押さえることが、運用開始への道筋を守ります。
結論
受変電設備は、電力系統との安全な接続と、受電までの工程を支える重要な設備です。 JESDIは、共通モデルの活用と現地条件の確認を両立し、製作から現場の試験までをつなぎます。設備を選ぶだけでなく、必要な日に使える状態へ持っていくところまでを管理します。
