置けるだけでなく、運び込み、動かし、維持できる場所へ。
設備配置、基礎、配線、搬入、排水はすべてつながっています。土木と電気を一体で考えないと手戻りが起きる理由を解説します。
この記事でわかること
- 土木と電気を同時に考える理由
- 基礎工事の前に決める配管・配線の条件
- 搬入・防音・保守が配置に与える影響
- 電力線と通信線の経路を分けて考える意味
- 現場変更を関係者へ反映する進め方
土木と電気の設計を理解する
JESDIの視点
基礎ができてから、ケーブルの通り道を考えられるか
蓄電所には、重い機器を支える基礎が必要です。その周りや内部には、電気や通信のための配管を通す計画があります。
先に基礎を完成させ、後から電気設計を合わせようとすると、必要な位置に配管がない、機器の接続口までケーブルを通しにくい、といった手戻りにつながります。
土木工事の段階で、電気設備の条件を考慮する必要があるのはこのためです。基礎は機器を載せる台であると同時に、設備同士をつなぐ計画の一部です。
配置には、複数の正解が同時に求められる
機器同士を近づければ、配線を短くしやすくなります。しかし、保守のための通路や必要な離隔、空調の通気、消防上の条件なども満たす必要があります。
搬入車両が入れるか、クレーンを置けるか、近隣住宅との距離はどうか。平面図の上で収まることだけでは、配置の良し悪しは判断できません。
JESDIは、メーカーの機器条件と、土木・電気・施工の条件を同じ配置計画へ反映します。
重さだけでは、基礎は決まらない
同じ重量の設備でも、地盤の支持力や沈下の可能性、水の条件などによって、必要な基礎や地盤への対策は変わります。
JESDIでは、土地の確認と工事の計画をつなぎ、地盤の調査結果を踏まえて造成や基礎を考えます。重量だけを見て、過去の現場と同じ基礎をそのまま使えると判断するわけではありません。
また、基礎の高さは、浸水への備えや搬入・据付にも影響します。安全のために必要な高さと、実際に設置できる方法を一緒に検討します。

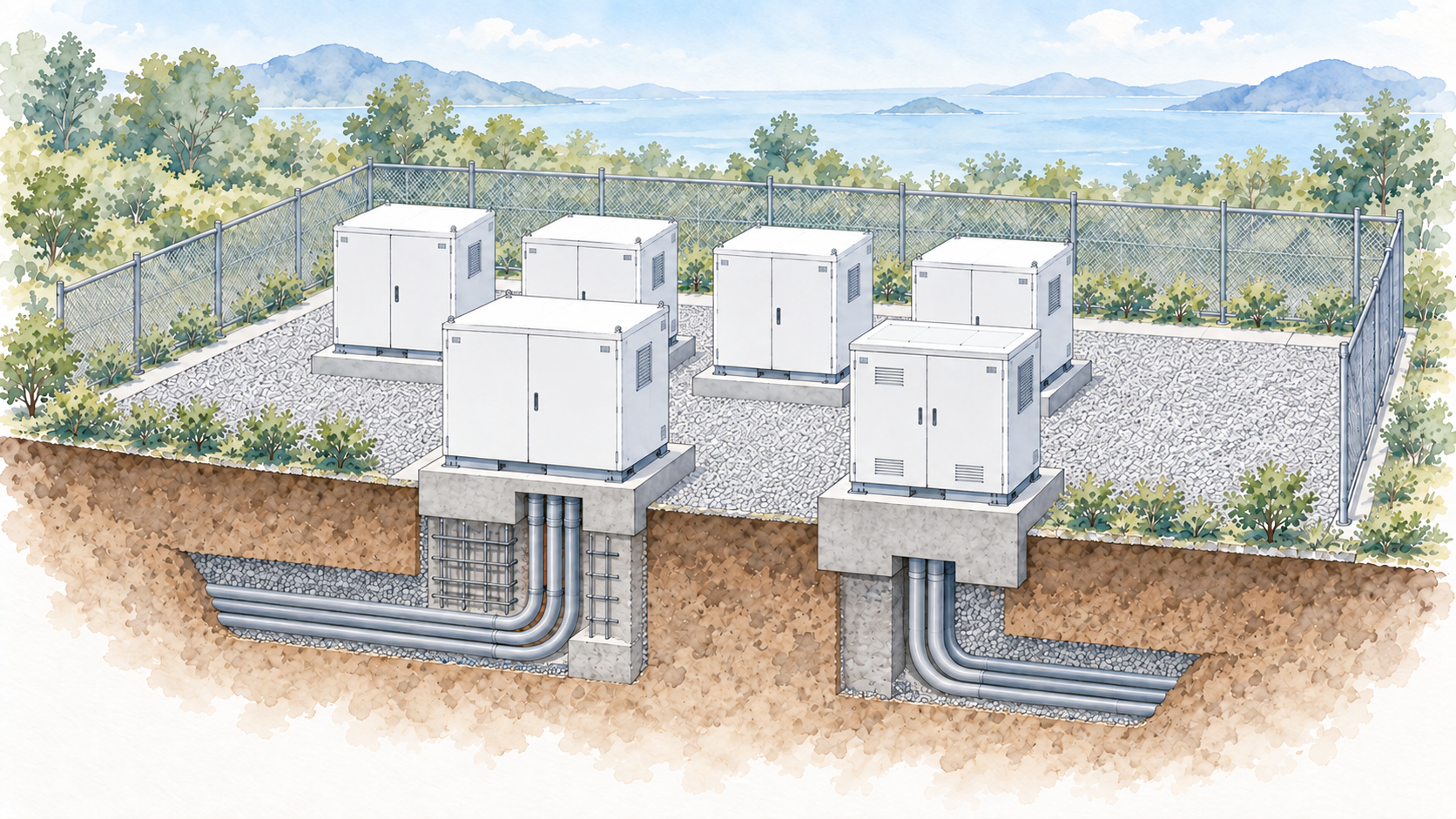

埋設配管と基礎を、同じ図面で合わせる
配線を地中へ収める場合は、機器のケーブル取出し位置、基礎、配管、ピットの位置を合わせます。現場で掘ってから干渉に気づくことを減らすため、土木と電気の図面を事前に照合します。
電力線と通信線には異なる役割があります。通信へのノイズの影響などを考え、必要な分離や保護を反映した経路とします。図では経路の考え方を示しても、実際の離隔や配管仕様は現地の条件と設計に基づいて決めます。
一つの配置変更が、基礎・配管・配線のすべてへ伝わるように管理する。JESDIはそのつながりを確認し、現場で使える図面へまとめます。
防音壁は、安く立てられればよいわけではない
蓄電所では、空調や電気設備などから生じる音について、近隣との距離や運転条件を踏まえて対策を考えます。
JESDIは、防音壁について複数の材質やメーカーを比較し、施工と音の減衰に関する保証も含めて選定しています。価格だけでなく、狙った対策を実現できるかを重視するためです。
ただし、壁を設ければ設計が終わるわけではありません。空調の通気、点検作業、搬入や交換の動線などを妨げないかも確認します。
音への対策を、設備の運転と保守が続けられる配置の中で成立させる。それが、土木と電気を一緒に見る意味です。
JESDIの視点
完成後の交換まで、通り道を残す
建設時に機器を搬入できても、周辺設備やフェンスを設置した後、交換のための車両や作業スペースが確保できるとは限りません。
長く運用する蓄電所では、点検や部品交換、機器更新を考える必要があります。人が通れるだけでなく、交換するものをどう運び出し、どう入れ替えるかまで考えます。
JESDIは、施工時の便利さと、完成後の使いやすさを合わせて配置を検討します。
JESDIの実践
土地ごとの違いを、関係者の共通条件にする
地下埋設物、高低差、架空線など、土地には固有の条件があります。事前調査で把握し、設計と工程へ反映することが基本です。
計画を変更するときには、メーカーの条件、土木と電気の図面、施工方法、搬入の段取りを一緒に確認します。一つだけ直し、ほかが古いまま残ることを防ぎます。
JESDIが全体をつなぐことで、現場の事情を設備の設計へ、設備の事情を現場の準備へ返していきます。
JESDIが大切にすること
JESDI WAY
土地の上に機器を並べる前に、電気・水・人・車両の通り道を一緒に考える。JESDIは、土木と電気を同じ現場の設計として扱います。建てられることと、長く動かせることを、一つの配置で成立させます。
結論
土木と電気の設計は、同じ敷地で機器を動かすための一つの計画です。基礎、配管・配線、搬入、防音、保守・交換の動線を合わせて決めます。 JESDIは、土地の条件と設備の仕様を関係者で共有し、変更を図面と工程へ反映します。建てるときも、使い続けるときも成立する配置を目指します。
