機器の一覧を、市場で動く一つのシステムへ。
蓄電所は、電池だけでできているわけではありません。PCS、EMS、受変電設備、通信、安全設備など、主要機器の役割を解説します。
この記事でわかること
- 蓄電所を構成する主な機器と役割
- PCS・EMS・BMSの違い
- 受変電設備や通信が必要な理由
- 地盤・配置・搬入も設備計画に含まれること
- JESDIが機器の組み合わせを重視する理由
蓄電所の構成を理解する
JESDIの視点
外から見える箱の中と、その周りにあるもの

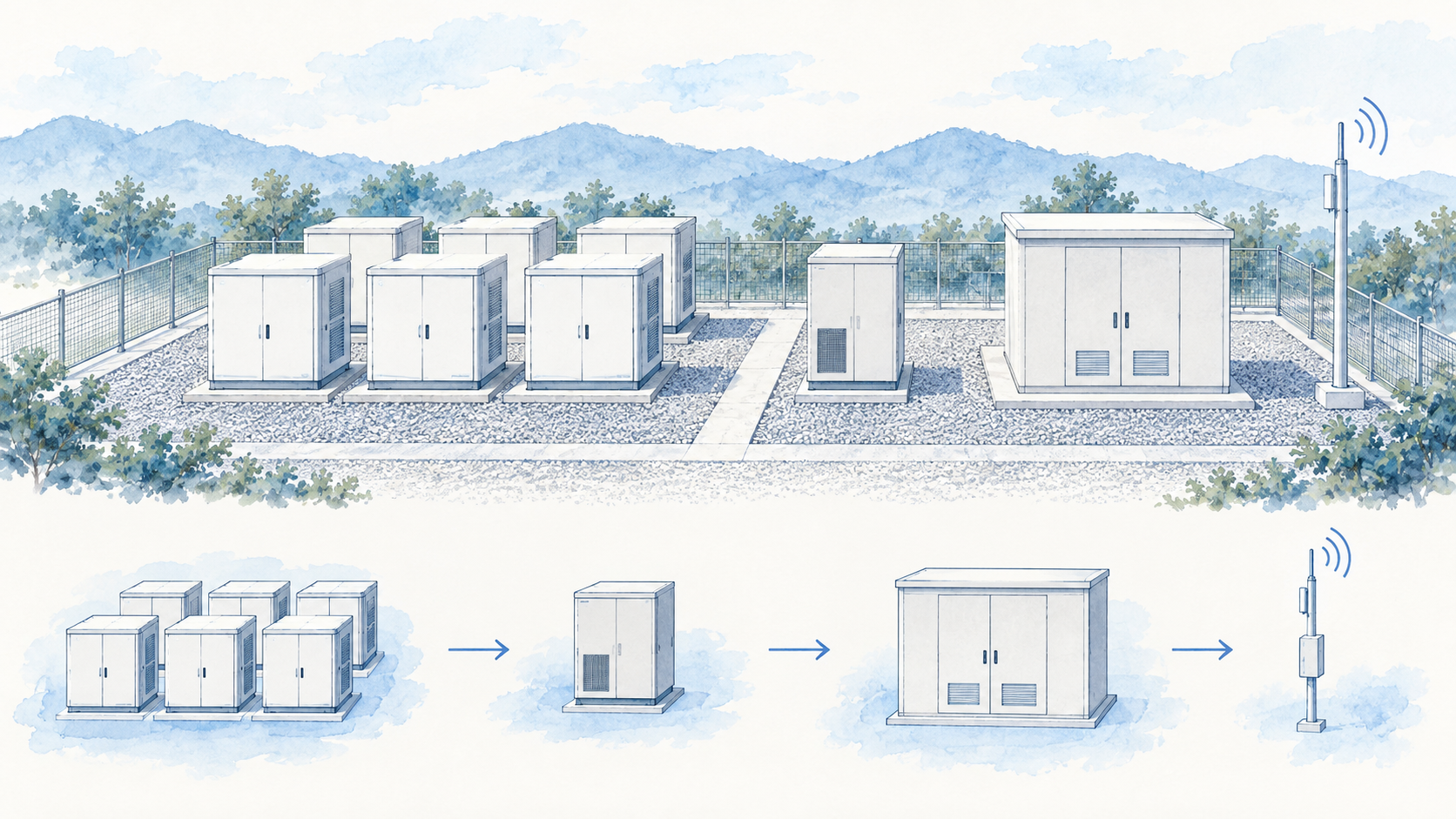

蓄電所の写真を見ると、コンテナや金属の箱が並んでいます。そのすべてが電気をためる蓄電池というわけではありません。
電気をためる機器、電気の形や電圧を変える機器、動きを決める制御装置、安全を守る設備。それぞれが役割を持ち、電力系統や市場運用の仕組みとつながっています。
まずは、電気の通り道と、制御の通り道を分けると理解しやすくなります。
系統用蓄電所は、単一の機器というよりも複数の機能が組み合わさったシステムです。完成後にどの市場で、どのように動かすかから逆算し、電池・電力変換・制御・計測・施工を一緒に設計します。
蓄電池とBMS――電気をため、状態を見守る
蓄電池の基本単位は、一つひとつの電池である「セル」です。セルをまとめて扱えるようにしたものが「モジュール」、複数のモジュールを棚状の枠に収めたものが「ラック」です。これらを組み合わせて必要な容量をつくります。
BMSは、セルの電圧や温度などを監視し、電池を適切な状態で使うための管理・保護を担います。多数のセルをつなぐからこそ、個々の状態を見ながら全体を管理する仕組みが必要です。
JESDIが高圧向けに採用するHOBE ENERGYは、複数メーカーからセルを選び、モジュール・ラックと自社開発のBMS・EMSまで設計できます。電池の中身と使い方を一緒に考えられる点が特徴です。
PCS――電池と電力系統の間で電気を変換する
蓄電池が扱う直流と、電力系統が扱う交流の間で、電気を双方向に変換するのがPCSです。
充電するときと放電するときの両方で働きます。出力の大きさ、変換の効率、指示に対する応答、保護機能などが、蓄電所の性能に関わります。
ただし、PCSだけで自由に出力を決めるわけではありません。蓄電池の状態や設備の制約、EMSからの制御と合わせて動きます。
EMS――設備全体の動きをつなぐ頭脳
EMSは、蓄電所の充放電や監視・記録を管理する制御システムです。電池の状態と、外部から求められる運用をつなぎます。
JESDIがHOBE ENERGYのEMSで重視するのは、日本の電力系統の条件や、RUTILEAとの接続に合わせて制御を調整できることです。
蓄電所は、導入した日の設定のままで長く動かせるとは限りません。市場のルールや運用方針が変わることもあります。必要な変更を設備側へ反映できることが、運用を支えます。
受変電設備――系統へつなぎ、異常から守る
受変電設備は、変圧器、遮断器、保護継電器、計量のための機器などを組み合わせた設備です。キュービクルと呼ばれる箱に収められる構成もあります。
系統と蓄電所の電圧を合わせるだけでなく、異常があれば必要な範囲を切り離し、事故の影響が広がることを防ぎます。
蓄電池が正常に動いていても、系統との接続条件や保護の設定が合っていなければ、蓄電所として運転できません。そのため、電力会社との協議と設備設計を合わせて進めます。
通信・計測――設備の状態を正しく伝える
遠隔監視や運用のために、通信回線、ルーター、計測装置、時刻を合わせる仕組みなども必要です。
単につながるだけでは足りません。何時に、どれだけの指令が出て、設備がどう動いたかを、正しく記録できる必要があります。通信が切れたときの動作や、復旧後の確認も設計します。
JESDIでは、高圧蓄電所の通信について、障害が起きた場合を考えた機器選定や冗長化も行います。設備の動きと市場運用をつなぐ通信は、収益化を支える要素の一つです。
土木・安全設備――機器が長く働く場所をつくる
基礎、地盤、フェンス、保守通路、防音対策、火災への備えなども蓄電所の構成に含まれます。
重い機器を安全に支えられるか。大雨のときに水がどこへ流れるか。近隣住宅へ音がどう届くか。将来、機器を交換するときに作業できるか。
これらを後から付け足すのではなく、設備配置と一緒に検討します。機器の性能を発揮させるには、機器が置かれる場所の設計も必要です。
JESDIの実践
JESDIは、部品の一覧を一つの運用へつなげる
電気は、系統・受変電設備・PCS・蓄電池の間を行き来します。一方、BMSが電池の状態を把握し、EMSが設備を制御し、RUTILEAのシステムと運用に必要な情報をやり取りします。
JESDIは、HOBE ENERGYの統合機器とRUTILEAの要件を設計初期から合わせ、施工や試験の計画へつなぎます。高圧案件では2MW・4〜5MWhを基本とする考え方を持ち、HOBEの5ftコンテナを使う構成では、搬入や配置のしやすさも検討します。
何を採用しているかと同時に、なぜその組み合わせなのか。設備の一覧から、その蓄電所の運用方針が見えることが大切です。
JESDIが大切にすること
JESDI WAY
蓄電池、PCS、EMS、受変電設備を、別々の買い物で終わらせない。JESDIは、機器のつながりと市場での動かし方を一緒に考えます。設備の組み合わせが、そのまま運用開始への準備になる蓄電所をつくります。
結論
系統用蓄電所は、電気をためる・変換する・制御する・安全につなぐ機能を、通信と土木設備が支えるシステムです。 JESDIは、HOBE ENERGYとRUTILEAの連携を軸に、これらを一体で計画します。個々の機器の説明を越えて、実際に市場で働く全体像を見ることが、蓄電所を理解する鍵です。
